Plot results#

PyDPF-Post 提供了绘制结果的功能。以下是步骤摘要：

  1. 使用结果文件加载 Simulation 对象。

  2. 请求一个 DataFrame 对象，以获取感兴趣的标量字段。

  3. 使用 DataFrame 对象的绘图方法来呈现它。

随后的章节提供了一些绘图示例。

Total deformation (总变形)#

您可以用以下方法绘制总变形（位移矢量场的法线）图：

# 实例化 solution 对象

>>> from ansys.dpf import post
>>> from ansys.dpf.post import examples
>>> simulation = post.load_simulation(examples.download_crankshaft())

# 实例化包含位移范数数据的 DataFrame 对象

>>> displacement_norm = simulation.displacement(norm=True)

# 绘制数据并保存图像

>>> displacement_norm.plot(screenshot="crankshaft_disp.png")
../_images/crankshaft_disp.png

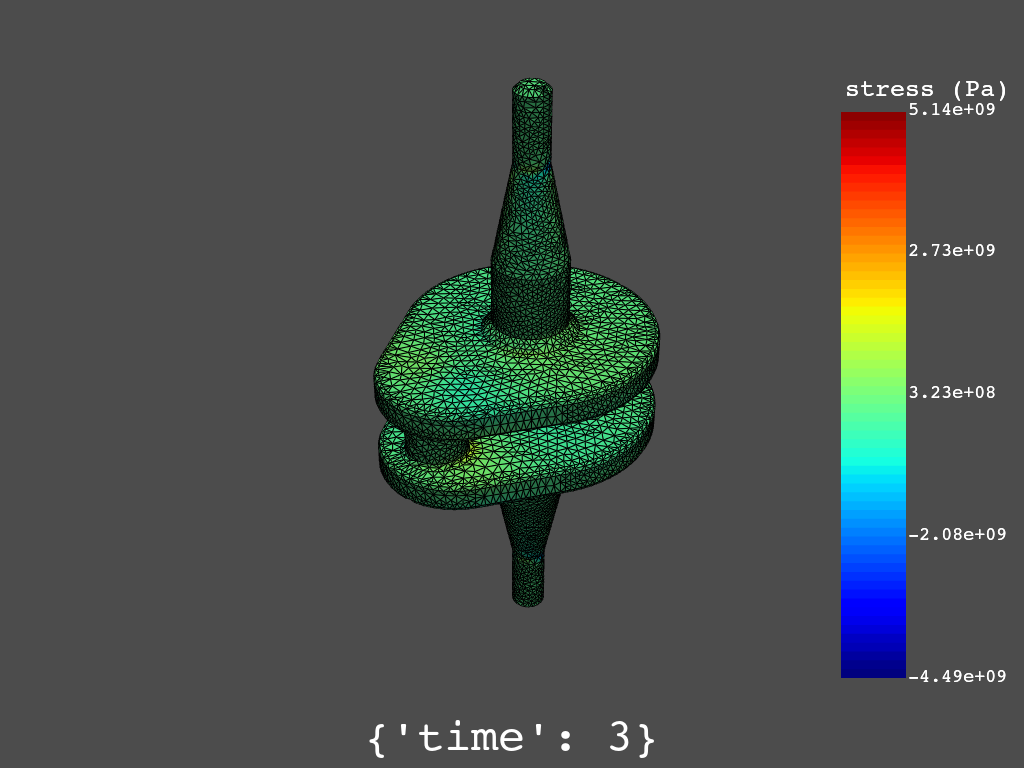

Normal stresses#

目前还无法绘制高斯点的原始数据。不过，您可以绘制节点或单元的平均数据。您可以使用以下方法绘制节点 xx 分量应力图：

# 实例化 solution 对象

>>> from ansys.dpf import post
>>> from ansys.dpf.post import examples
>>> simulation = post.load_simulation(examples.download_crankshaft())

# 提取 XX 应力数据

>>> stress_xx = simulation.stress_nodal(components=["XX"])

# 绘制数据并保存图像

>>> stress_xx.plot(screenshot="crankshaft_stress_xx.png")
../_images/crankshaft_stress_xx.png
